炼化耐热钢仪表备件焊接变形控制工艺优化

摘要：炼化行业炼油、乙烯、聚合等核心生产装置长期处于高温、高压、连续化运行状态，装置配套的15CrMo耐热钢、304不锈钢仪表支座、管线支撑支架、设备固定底座等机电仪备件用量巨大。在传统手工焊接加工模式下，耐热钢、不锈钢仪表备件普遍存在焊接热变形量大、平面度与垂直度尺寸超差、焊缝气孔、微裂纹等质量缺陷，备件一次加工合格率仅为86%。工件变形后需人工校正、二次补焊修复，不仅大幅增加焊丝、板材等耗材损耗，延长单件加工工期，还存在抢修备件交付滞后、影响装置检修进度的问题，同时外委加工也产生高额外协成本。本文立足非标件加工实际工况，针对耐热钢仪表备件焊接变形核心问题，从工装夹具改造、坡口形式优化、焊接参数标准化、焊接顺序调整、焊前焊后温控工艺五个维度开展系统性工艺优化，配套自制简易定位工装落地应用。现场实践结果表明，优化后焊接件一次合格率提升至99.2%，单件加工周期缩短22%，每年可节约耗材、人工及外委加工费用3万余元，有效解决了石化耐热钢小型备件焊接变形、质量不稳定、加工效率低的行业共性问题，可为同类炼化企业机电仪非标构件加工工艺升级提供实践参考。

关键词：炼化装置；耐热钢；仪表备件；焊接工艺；焊接变形；工艺优化

1 引言

1.1 加工工况概述

大型石油化工生产装置工艺流程复杂、设备密集度高，各类仪表固定支架、管线支撑件、阀门底座、检修工装等非标小型备件种类繁多、规格零散、需求量大。非标构件加工工序承担各类仪表、机电设备非标备件自制加工、损坏构件现场修复及应急抢修加工任务，年均自制、修复各类焊接加工件2000件以上，可替代80%以上小型非标备件外委加工需求，是降低运维成本、保障装置长周期稳定运行的关键工序。

适配炼化高温高压工况的仪表备件多采用15CrMo珠光体耐热钢，该材质具备耐高温、抗蠕变、热稳定性强的优势，广泛应用于高温管线、高温仪表固定部位；常温防腐工况备件多采用304奥氏体不锈钢，具备优良的耐酸碱腐蚀性能。两类钢材物理特性差异较大，15CrMo耐热钢热敏感性高、焊接残余应力大，极易产生热变形与焊接裂纹，对焊接工艺、温控条件、操作规范性要求极高；304不锈钢导热差、线膨胀系数大，薄壁构件焊接易发生翘曲变形，存在晶间腐蚀风险。

表1 母材基础参数表

1.2 传统焊接工艺现存问题

长期以来，仪表备件焊接加工以传统手工自由焊接为主，无标准化工装定位、无统一工艺参数、无规范温控流程，适配小批量、多规格的非标备件加工场景，但工艺短板问题突出。一是工件定位无约束，加工过程随意摆放，焊接受热后易发生位移偏移；二是焊接热输入管控无序，操作人员仅凭经验调整电流电压，热输入量过大且不均匀；三是冷却过程无管控，自然冷却速度过快，导致焊件收缩应力集中。

受上述问题影响，加工完成的仪表支架、底座普遍出现弯曲、扭曲、翘边等变形问题，工件平面度、垂直度难以满足设备安装标准，大量工件需要人工火焰校正、二次补焊打磨。不仅增加无效作业工时，降低备件交付效率，在装置紧急抢修工况下，极易出现备件加工滞后、耽误检修工期的情况，同时重复加工、返修也造成了原材料与人工成本的严重浪费，难以适配现代化炼化企业精益生产、提质增效的运维要求。

2 耐热钢仪表备件焊接变形及缺陷成因分析

结合多年加工经验及现场质量检测数据，15CrMo耐热钢、304不锈钢仪表备件焊接变形、焊缝缺陷的产生，是工件结构、加工工艺、工装设备多重因素共同作用的结果，具体成因如下：

2.1 工件结构固有因素

加工的仪表备件多为薄壁板材、长条形支架、轻量化底座类构件，工件整体刚性较弱、壁厚均匀性差、结构不对称。在焊接高温作用下，焊缝区域金属受热膨胀，非焊缝区域受常温约束，工件内部产生不均匀的热应力与收缩应力。薄壁构件抗变形能力极差，无法抵消焊接残余应力，最终出现整体翘曲、侧弯、扭曲变形。同时，小型仪表支座多为边角局部焊接，热源集中，进一步加剧应力失衡与构件形变。

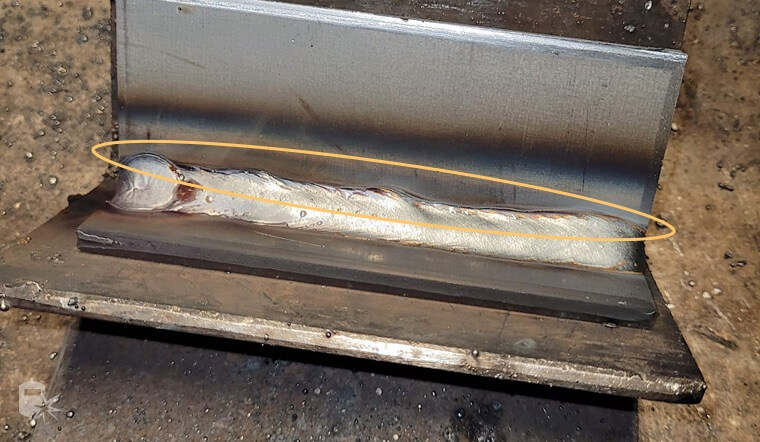

图1 传统工艺焊件变形实物图（弯曲、翘边）

2.2 传统焊接工艺不规范问题

原有加工模式未建立标准化作业体系，人为操作的主观性较强。第一，焊接参数没有统一标准，为追求加工速度，常选用大电流施焊，单道焊道厚度偏大，局部热输入过高，扩大构件受热范围；第二，施焊顺序缺乏规划，普遍采用单边连续焊接方式，没有对称分段控应力措施，造成收缩应力单向累积；第三，缺少焊前预热、焊后保温缓冷流程，耐热钢焊后直接空冷，焊缝及热影响区易形成淬硬组织，诱发微裂纹、气孔等缺陷，降低构件服役安全性。

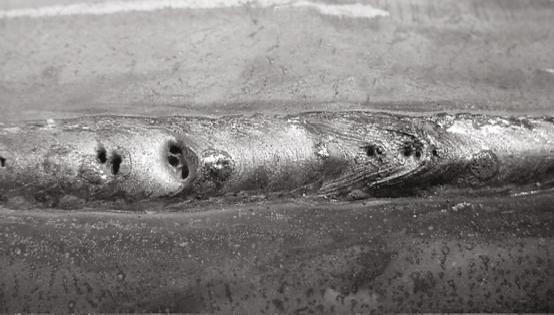

图2 焊缝典型缺陷实拍图（气孔、微裂纹）

2.3 工装配套条件短板

工艺优化前缺少专用焊接定位夹持工装，构件直接放置操作台自由施焊，缺少基准定位与刚性夹持装置。电弧冲击、高温热胀、人为触碰都会带来构件微小位移，偏差不断累积造成尺寸超标；缺少统一限位基准，不同规格构件加工基准不一致，构件尺寸一致性差，既增加现场装配难度，也增大后期校正打磨工作量。

3 焊接工艺系统性优化改进方案

针对上述形变缺陷与工艺短板，结合仪表备件装配精度要求高、安全管控标准严格、小批量多规格的加工特征，区分15CrMo耐热钢、304不锈钢两类母材制定差异化优化方案，从工装配套、坡口结构、焊接参数、施焊顺序、全程温控五个维度构建标准化作业流程。

3.1 自制可调式定位夹持工装，统一加工基准

为消除焊接位移、基准不统一带来的尺寸偏差，自主设计通用可调焊接夹持工装。工装以厚碳钢板为承载底座，配套可滑动限位挡板、升降式刚性夹持夹具，可根据仪表支架、底座长宽尺寸灵活调节限位间距，覆盖绝大多数非标仪表备件加工需求。

加工时将构件刚性卡紧固定在工装基准面上，完全限制水平滑移、垂直翘曲，从物理约束层面消除自由焊接产生的形变偏差。工装结构简单、制作成本低、调试便捷，适配快速加工、应急抢修场景；统一加工基准后，构件尺寸一致性大幅提升。

3.2 差异化坡口优化，降低焊接热输入

根据母材材质、板材厚度制定分级坡口标准，摒弃单一坡口加工方式，减少焊材填充量，从源头降低总热输入：

1）厚度6 mm以下304不锈钢薄壁支座：采用30°～45°小角度V型坡口，坡口间隙控制0.5～1 mm，缩小焊缝填充面积，降低热输入总量；

2）厚度6 mm以上15CrMo耐热钢承重底座：采用X型双面坡口、分层双面施焊，相比传统单面V型坡口可减少30%以上焊材填充量，均匀分散焊接应力，规避单侧受热变形，同时改善焊缝熔合效果，减少夹渣、气孔缺陷。

3.3 建立材质差异化标准化焊接参数

摒弃依靠操作人员经验调参的传统模式，通过多组对比焊接试验，分别固化15CrMo耐热钢、304不锈钢成套焊接参数，实现全工序统一执行。304不锈钢采用氩电联焊工艺，全程小电流短弧施焊，控制热输入，抑制热变形与晶间腐蚀；15CrMo耐热钢采用分层多道焊，分层管控电流，单层焊道厚度不超过2 mm，避免厚焊道造成应力集中。

表2 优化前后标准化焊接参数表

3.4 优化施焊顺序，均衡抵消焊接收缩应力

取消单边连续施焊工艺，针对对称长条类仪表构件采用对称分段退步焊：将整条焊缝拆分为80～100 mm短焊段，双人对称同步施焊或单人分段反向交替焊接，使构件两侧、各分段区域受热均匀，相互抵消收缩应力，避免单向应力累积引发弯曲、扭曲。针对非对称小型支座，采用间隔跳焊工艺分散热源，控制整体形变偏差。

3.5  完善焊前焊后全流程温控工艺，释放残余应力

针对15CrMo耐热钢高裂纹敏感性，建立标准化温控作业流程：焊前采用火焰均匀加热焊缝及两侧100 mm范围，升温至150 ℃后保温5～10 min，消除母材初始内应力，缩小焊接温差；施焊全程维持层间温度不低于预热温度，杜绝温度骤降；焊接完成后立即使用石棉布完整包裹构件缓冷，禁止露天快速空冷，规避淬硬裂纹与残余应力堆积。针对304不锈钢构件，焊后及时清水降温、打磨去除表面氧化层，抑制高温氧化变形，提升焊缝成型质量。

表3 15CrMo温控工艺参数

4 现场应用效果验证

本次工艺优化方案在炼化非标构件加工工序全面落地应用，通过对比优化前后的质量、效率、成本三项核心指标，验证工艺优化成效，数据均取自连续3个月实际生产统计结果。

4.1  加工质量显著提升

工艺优化前，耐热钢、不锈钢仪表焊接件一次加工合格率仅86%，焊缝气孔、微裂纹缺陷发生率9.2%，构件尺寸变形超差率11.8%；工艺优化实施后，构件一次加工合格率提升至99.2%，焊缝缺陷发生率降至0.8%，尺寸变形超差问题基本消除。所有成型构件焊缝成型均匀、熔合充分，经渗透、磁粉无损检测无隐性内部缺陷，完全满足炼化仪表设备装配与长期安全运行标准，消除不合格构件投入现场使用的安全隐患。

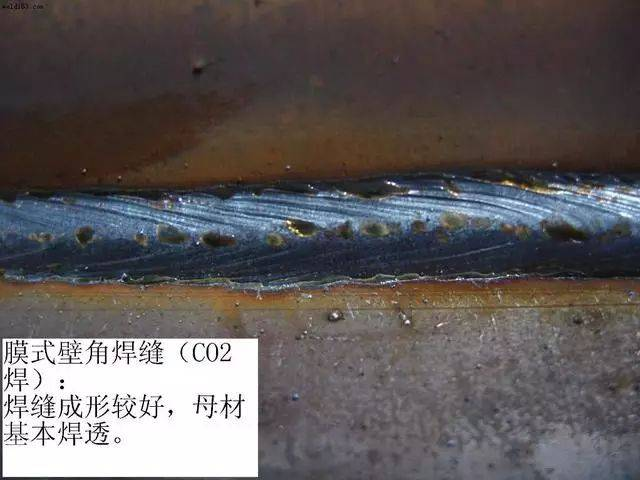

图3 优化后成型良好的仪表支架焊缝实物（无变形、无表面缺陷）

4.2  加工效率与经济效益分析

实施整套优化工艺后，构件返修校正工作量大幅下降，单件加工周期缩短22%。减少焊丝、板材消耗，同时降低外委加工需求。经核算，每年可节约耗材、人工及外委加工综合费用3万余元。构件质量稳定性提高，减少因备件返修造成装置检修延误风险，间接保障炼化装置稳定运行。

5 结论

本文针对炼化装置15CrMo耐热钢与304不锈钢仪表非标焊接件普遍存在的焊接变形、焊缝缺陷、加工效率偏低等行业共性难题，从工装约束、坡口设计、焊接参数、施焊路径、全过程温度管控五个维度构建一体化优化工艺体系。通过自制可调定位工装实现工件刚性夹持，从物理层面限制焊接位移；差异化坡口设计与标准化小电流分层焊接有效降低整体热输入；对称分段退步焊、间隔跳焊工艺均衡分散焊接收缩应力；配套分材质焊前预热、焊后缓冷温控流程，显著降低耐热钢冷裂纹、不锈钢晶间腐蚀产生概率。现场应用数据表明，整套优化工艺可将构件一次加工合格率由86%提升至99.2%，单件加工周期缩短22%，年度综合运维成本降低3万元以上。该优化方案无需大型自动化焊接设备，改造投入低、操作流程易标准化落地，适配炼化行业小批量、多规格、应急性强的非标仪表构件加工工况，可为同类石化加工工序的焊接质量提升、降本增效提供完整可行的工艺参考。

参考文献

[1] 中国工程建设标准化协会. GB 50236-2011现场设备、工业管道焊接工程施工规范[S].北京:中国计划出版社,2011.

[2] 陈立波. 耐热钢焊接变形控制工艺优化研究[J].焊接技术,2020,49(08):78-81.

[3] 王建军. 石化非标设备焊接加工质量控制与工艺改进[J].石油化工设备技术,2021,42(03):56-59.

[4] 张磊. 不锈钢薄板焊接变形成因及控制措施[J].机械制造与自动化,2019,48(06):145-147.
