激光切割大批量垫片内外环毛刺生成原因分析及工艺优化

摘要：在光纤激光切割大批量金属垫片的工业化生产中，内外环边缘毛刺是制约产品精度、合格率及生产效率的核心缺陷，易导致垫片装配贴合度不足、磨损加剧、密封失效等质量问题，同时大幅增加人工去毛刺的生产成本。本文结合垫片环形闭环、内外双轮廓、小尺寸薄壁的加工特性，从激光设备状态、切割工艺参数、辅助气体系统、板材材质特性及批量生产工况五个维度，系统分析大批量切割过程中垫片内外环毛刺差异化生成的核心机理，梳理内环、外环毛刺形态及成因的区别，针对性提出设备校准、参数匹配、气路优化、批量生产管控等改进方案。

关键词：激光切割；金属垫片；内外环毛刺；工艺优化；批量生产

一、引言

金属垫片作为机械密封、管道连接、设备减震的核心基础零件，多为环形薄壁结构，具有尺寸小、批量大、精度要求高的特点，广泛应用于机电、化工、液压设备等领域。光纤激光切割凭借精度高、切割速度快、柔性化强的优势，已成为垫片大批量加工的主流工艺。但在实际生产中，垫片内外环轮廓底部极易产生不规则毛刺、挂渣、熔瘤，且批量生产中缺陷重复性高、一致性差，是长期困扰车间生产的工艺难题。

不同于常规板材直线、开放式切割，垫片为内外双闭合环形轮廓，切割轨迹连续封闭、转角无缓冲，激光束在环形路径持续热累积，同时内环小孔径切割、外环外轮廓切割的熔渣排出条件差异极大，导致内外环毛刺形态、生成机理存在明显区别。现有研究多聚焦于通用激光切割毛刺成因，针对大批量环形垫片内外环差异化毛刺的专项分析较少，无法适配规模化生产的工艺管控需求。

本文结合大量实操案例，分析垫片内外环毛刺的生成原因，区分内外环缺陷差异，制定适配大批量生产的标准化工艺方案，解决毛刺批量性缺陷问题，降低后续打磨工序成本。

二、垫片激光切割工艺特性及毛刺形态特征

2.1 垫片切割工艺特殊性

本次研究对象为常规不锈钢垫片，厚度 3mm，属于典型薄壁环形精密件，其激光切割具有三大特殊性：

1.双闭合环形轨迹：加工包含内环内圆切割、外环外圆切割两条封闭轮廓，无轨迹起止缓冲段，激光束全程持续作用于工件，热累积集中；

2.内外环排渣环境差异：内环为小孔径封闭切割空间，切缝狭窄、气流闭塞，熔融金属排出阻力大；外环为开放式外轮廓，排渣空间充足，但高速环形切割易产生气流紊流；

3.批量叠加工况：大批量排版密排切割，板材局部热量叠加、相邻切缝气流相互干扰，单张板材数百件垫片同步切割，微小工艺偏差会被批量放大，导致大面积毛刺缺陷。

2.2 内外环毛刺典型形态

1.内环毛刺：多为厚重粘连式熔瘤、块状挂渣，分布于内环内壁底部，毛刺致密坚硬、不易脱落，部分伴随内壁轻微烧蚀，主要集中在小内径垫片工件；

2.外环毛刺：多为纤细锯齿状、针状浮渣，呈不规则拖曳状，质地偏脆，分布于外环外圆底部，伴随切割纹理弯曲偏移，批量生产中表现为均匀性拖渣缺陷。

三、大批量垫片内外环毛刺生成核心原因分析

激光切割毛刺本质是板材熔融金属未被辅助气体完全吹除，残余熔渣在工件边缘冷却凝固形成。结合垫片环形切割特性及批量生产工况，内外环毛刺差异化生成原因可分为设备、工艺、气体、材质、批量工况五大维度。

3.1 设备状态异常（批量毛刺共性诱因）

设备精度衰减、耗材老化是大批量生产中毛刺批量出现的基础原因，长期连续生产下设备稳定性下降，缺陷会持续复制：

1.喷嘴磨损与偏心：大批量切割过程中，喷嘴长期受高温烟尘、金属熔渣冲刷，出现孔径扩大、内壁磨损、喷嘴偏心问题。导致辅助气体喷射气流不均匀、轴心偏移，无法垂直穿透切缝，对内环狭窄空间排渣造成致命影响，同时外环气流紊乱引发拖渣毛刺；

2.聚焦镜片污染损耗：长期批量加工产生的烟尘、油污附着于聚焦镜片，造成激光光束散射、能量衰减、焦点偏移。光束能量不集中，板材熔融不充分，熔融金属粘度增大，难以被气流吹除，均匀产生批量毛刺缺陷；

3.机床精度偏差：龙门导轨、伺服电机长期高频运行产生轻微间隙误差，环形切割轨迹运行不平稳，切割速度瞬时波动，导致熔池稳定性失衡，内外环持续产生不规则挂渣。

3.2 工艺参数匹配不当（内外环差异化主因）

激光功率、切割速度、焦点位置三大核心参数，是导致垫片内外环毛刺差异的核心因素，常规通用参数无法适配双环形轮廓切割需求：

1.焦点位置偏移：焦点偏高时，激光能量集中于板材上表面，底部穿透能量不足，底部熔融金属量大、流动性差，内环狭窄空间极易堆积厚层熔瘤；焦点过低会造成板材底部热烧蚀严重，外环产生大量纤细拖曳毛刺；

2.切割速度失衡：大批量生产为提升效率普遍提速，速度过快时，激光束与板材作用时间短，板材未完全穿透，熔渣未及时排出就冷却，内外环同步产生针状毛刺；速度过慢时，环形轨迹热累积严重，金属过度熔融形成大体积熔池，内环极易粘连厚重挂渣；

3.功率参数不匹配：功率过低导致穿透能力不足，切缝熔解不彻底，产生断续毛刺；功率过高引发环形区域过热，熔渣量激增，超出辅助气体吹除能力，批量出现熔瘤缺陷。

3.3 辅助气体系统缺陷（排渣失效核心因素）

辅助气体是吹除熔渣、抑制毛刺的关键，垫片内外环空间差异导致气体缺陷的影响效果完全不同：

1.气体压力不足：碳钢切割采用氧气、不锈钢采用氮气，批量生产中气压稳压系统波动、管路损耗，导致实际出气压力低于工艺标准。内环切缝狭小、阻力大，低压气流无法穿透切缝排渣，熔渣堆积凝固成厚毛刺；外环低压气流不足以快速剥离熔融金属，形成均匀拖渣；

2.内环气流闭塞效应：垫片内环为封闭式小孔切割空间，气体进入切缝后形成紊流、涡流，气流泄压不畅，熔渣卡在切缝底部无法排出，是内环独有厚重熔瘤毛刺的专属诱因。

3.4 板材材质与表面状态影响

大批量加工所用板材的材质均匀性、表面状态直接影响毛刺生成概率：

1.材质杂质分布不均：普通碳钢板材含硫、磷等杂质，局部杂质区域熔点、粘度与基材不同，熔融过程中熔渣流动性变差，易局部堆积形成毛刺；

2.板材锈蚀、油污氧化皮：批量板材表面氧化皮、油污、锈蚀未预处理，激光照射时表层杂质优先燃烧汽化，干扰光束能量吸收，造成局部熔融不均，诱发不规则毛刺，且批量排版加工时缺陷大面积扩散。

3.5 批量生产工况叠加缺陷

小尺寸垫片密排大批量切割的特殊工况，会放大各类微小工艺偏差：

1.热累积叠加：单张板材数百件垫片密排，相邻环形切割轨迹间距小，连续切割无散热间隔，板材整体温度持续升高，热变形、熔池扩大，毛刺批量加重；

2.轨迹交叉气流干扰：密集排版切割时，相邻切缝的辅助气流相互冲击、抵消，局部气流压力骤降，排渣能力失效，导致区域化批量毛刺缺陷；

3.人工参数固化弊端：批量生产中操作人员长期套用固定参数，未根据板材批次、设备损耗状态微调参数，设备老化、板材差异引发的缺陷无法及时修正，形成持续性批量质量问题。

四、大批量垫片内外环毛刺控制及工艺优化方案

4.1 建立设备定期校准运维体系（消除批量基础缺陷）

1.耗材定期更换校准：制定日检制度，每日检查喷嘴同心度、孔径状态，出现磨损、偏心立即更换；每次批量开机前清洁聚焦镜、保护镜，去除烟尘油污，保证光束聚焦精度；每周校准喷嘴高度、光束中心，消除气流偏心问题；

2.机床精度定期校正：每月校准机床导轨水平、伺服传动间隙，矫正环形切割轨迹精度，杜绝轨迹抖动、速度波动引发的毛刺；

3.批量开机试切验证：大批量生产前，采用同批次板材进行 3～5 件试切，检测内外环切面状态，确认无毛刺、挂渣后再批量投产。

4.2 差异化工艺参数匹配（解决内外环缺陷差异）

根据垫片内外环切割空间特性，摒弃统一参数模式，采用内外环分段差异化参数，适配双环形轮廓切割：

1.焦点位置精准定位：垫片焦点设置为板材表面-0.5mm，保证底部能量集中，提升熔渣流动性；不锈钢垫片焦点贴近板材上表面，减少底部热累积，抑制拖曳毛刺；小内径垫片适当下调焦点，解决内环气流闭塞排渣难题；

2.切割速度与功率适配：优化速度 - 功率匹配曲线，杜绝超速、过热问题。薄壁垫片低速稳切，厚壁垫片适度提速；内环切割小幅降低速度、提升瞬时气压，保证狭小空间排渣；外环稳定匀速，避免气流紊流；

3.消除环形热累积：优化排版路径，采用间隔跳切替代连续顺切，分散板材热量，避免局部热叠加，降低批量熔瘤缺陷。

4.3 辅助气体系统优化（核心排渣能力升级）

1.气压精准分级控制：升级稳压供气系统，消除管路压力波动。碳钢氧气切割压力稳定≥0.5MPa，不锈钢氮气切割压力根据厚度匹配，厚板提升气压，弥补内环排渣阻力；针对内环小孔切割，开启瞬时增压功能，增强切缝穿透排渣能力；

2.严格把控气体纯度：工业切割氧气纯度≥99.5%、氮气纯度≥99.9%，定期检测供气纯度，更换老化供气设备，避免因纯度不足导致熔渣粘连；

3.优化气流状态：采用标准圆形同心喷嘴，保证层流垂直喷射，减少内环涡流、外环气流紊流，提升熔渣剥离效率。

4.4 批量生产标准化管控

1.板材预处理：批量加工前统一清理板材表面氧化皮、油污、锈蚀，保证板材表面状态均匀，减少杂质诱发的不规则毛刺；

2.参数动态微调：根据板材批次、厚度、设备损耗状态，动态微调功率、速度、气压参数，杜绝固定参数适配所有工况的弊端；

3.排版工艺优化：优化垫片密排间距，增大相邻切缝安全距离，避免气流相互干扰；合理规划切割路径，分散热累积，提升批量切割一致性。

五、工艺优化效果验证

5.1选取3.0mm厚不锈钢垫片进行大批量对比试验：

实验一：固定气压18bar，固定切割速度15m/min，确定最优焦距

实验二：固定气压18bar，固定焦距-0.5mm，确定最优切割速度

实验3：固定焦距-0.5mm，固定切割速度13m/min，确定最优气压

最终确定：焦距-0.5mm，切割速度13m/min，气压20bar为切割质量最优参数。

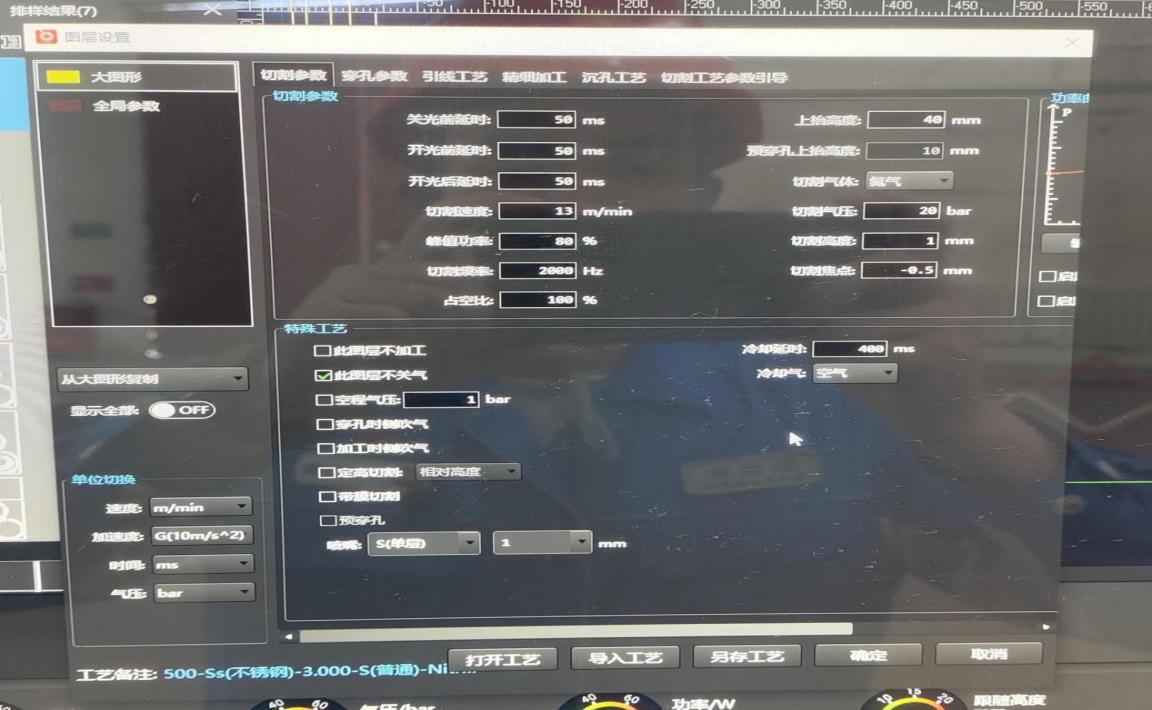

            图一：最终确定切割参数

优化前后生产数据如下：

优化前：批量切割内外环毛刺长度1.1mm，内环厚重熔瘤、外环拖渣问题突出，每件需人工打磨去毛刺，单件打磨耗时 8～12 秒；
优化后：垫片内外环毛刺基本消除，切面光滑平整，无熔瘤、拖渣缺陷，批量切割内外环毛刺长度降至0-0.1mm，无需全部打磨，仅少量工件精修，产品尺寸精度、装配合格率大幅提升。

六、结论

通过建立设备常态化校准运维体系、采用内外环差异化工艺参数、优化辅助气体排渣能力、规范批量生产管控，可从根源上抑制垫片内外环毛刺生成，彻底解决批量性质量缺陷。该方案无需改造设备主体、不降低生产效率，成本低、见效快、稳定性强，完全适配各类薄壁环形垫片的大批量激光切割生产，对同类环形精密小件的激光切割工艺优化具有重要的工程应用价值。

参考文献

[1] 张磊。光纤激光切割板材挂渣成因及工艺优化 [J]. 机械制造与自动化，2024.
[2] 王浩。精密小件激光切割质量缺陷分析及控制 [J]. 制造业自动化，2023.
[3] 李军。激光切割辅助气体参数对切割质量的影响研究 [J]. 装备制造技术，2024.
[4] 陈斌。批量激光切割加工一致性缺陷的整改与管控 [J]. 机电工程技术，2023.
