关于旋转阀转子轴头修复技术研究

摘 要：粒料旋转加料器是石化企业化工装置物料输送核心动设备，转子轴头磨损、弯曲变形会直接造成轴承跑内套、设备停机，无备用转子时将严重制约装置连续化生产。本文以科比隆 ZVH550 型 24-RF-6004 旋转阀转子失效故障为研究对象，针对转子轴承位磨损、轴头最大跳动 5mm 塑性弯曲变形问题，对比纯螺纹连接、对接焊接、螺纹 + 复合焊接三种轴头修复工艺，通过轴截面抗弯、抗扭力学性能校核，确定 42CrMo 合金钢新轴头纯螺纹镶套修复方案；配套设计定位台阶、防转销点焊锁止、螺纹圆弧过渡减应力、基准找正精加工等工艺保障措施，完成转子修复加工与现场投用。实践表明，该修复方案规避焊接热应力二次变形风险，修复后转子跳动控制在 0.02mm 以内，力学性能优于原 304 不锈钢母材，设备长期稳定运行，大幅缩短停机检修周期、降低备件采购成本，为同类不锈钢旋转阀转子弯曲失效修复提供可复制技术方案。

关键词：旋转阀转子；轴头弯曲；螺纹镶套；42CrMo；力学校核；设备修复

1引言

某石化企业聚乙烯装置依靠粒料旋转加料器实现颗粒物料密闭、定量连续输送，旋转阀转子作为核心运动部件，长期在 60rpm 恒定转速下承受物料冲击、轴承交变载荷、链轮传动扭转力作用，轴头轴承位、链轮安装段极易发生磨损、塑性弯曲失效。进口科比隆 COPERION ZVH550 系列旋转阀原厂备件采购周期长、采购成本高昂，企业无备用转子库存时，一旦转子失效将直接造成装置全线降负荷甚至停工，经济损失巨大。

2022 年该旋转阀转子出现轴承位磨损、轴头弯曲故障，传统激光熔覆、整体镶套修复工艺因轴头 5mm 大幅弯曲无法实施。为快速恢复设备运行，本文围绕转子失效机理、多种修复工艺优劣对比、力学强度校核、加工工艺控制、现场应用效果展开系统性研究，提出螺纹镶套 + 防转销锁止复合修复工艺，成功完成转子修复并稳定投用，有效解决进口转子备件短缺、传统修复工艺适用性差的行业难题。

1.1 设备概况与转子失效现状

本次修复设备为科比隆 COPERION 生产 ZVH550 型单级粒料旋转加料器，设备核心参数如图 1 所示。

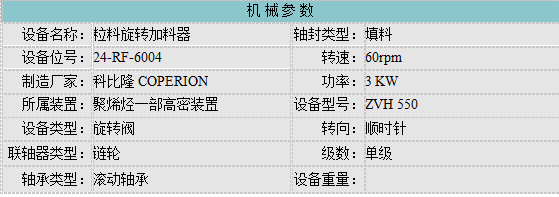

图1 24RF6004旋转阀转子资料信息

该旋转阀核心功能为定量输送聚乙烯粒料，转子为一体式 304 不锈钢锻件，轴身存在阶梯变径结构，轴承安装位由 φ88 轴颈缩径至 φ55，轴径突变位置存在天然应力集中点，长期交变载荷下易发生塑性变形。

1.2转子失效故障特征

设备拆解后故障特征如下：

1、转子单侧轴承位轴面均匀磨损，轴承内圈与轴颈配合间隙超标，运行过程轴承持续 “跑内套”，轴承发热、异响；

2、轴承位前端链轮安装轴段发生塑性弯曲，车床装夹找正检测，轴头最大径向跳动达到 5mm，变形量超出常规修复允许范围；

3、转子整体为一体式不锈钢构件，装置无备用转子、原厂无现货备件，若无法快速修复，将中断粒料输送流程，造成高密度装置非计划停工。

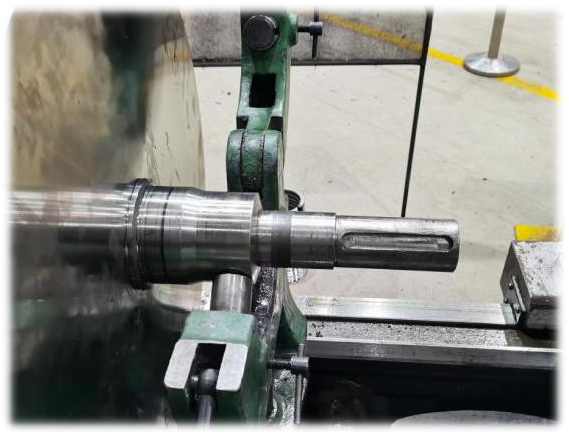

图2旋转阀转子实物

1.3传统修复工艺局限性分析

初期拟定轴承位整体镶套修复方案，但车床找正后确认轴头大幅弯曲，两种常规修复手段均不具备实施条件：

激光熔覆修复：仅适用于轻微磨损、无弯曲变形轴颈，本次轴头 5mm 弯曲变形，熔覆加工无法校正形位公差，修复后跳动超标，投用后轴承快速失效；

局部镶套修复：镶套仅能补偿轴颈磨损尺寸，无法校正轴头塑性弯曲，链轮传动段弯曲会导致链轮偏磨、传动冲击，运行振动超标，存在断轴安全隐患。

转子弯曲变形代表轴体内部已产生不可逆塑性形变，单纯表面尺寸补偿无法消除整体形位偏差，必须切除失效弯曲轴段，重新加工匹配轴头完成转子复原，因此确定采用 “切除旧轴头 + 新轴头对接” 的修复总体思路。

2 转子轴头对接修复方案选型与力学校核

2.1 三种轴头对接修复工艺对比

行业内轴段断裂、弯曲后对接修复主流分为纯螺纹连接、直接对接焊接、螺纹 + 焊接复合连接三类，结合本转子 304 不锈钢材质、变径轴结构、连续扭转工况，逐项对比工艺优缺点。

2.1.1 纯螺纹连接修复工艺

工艺原理：切除弯曲失效轴段后，在转子母体加工内螺纹，新轴头加工配套外螺纹，螺纹旋合实现轴段对接，依靠螺纹副传递扭矩、承受弯矩。

优势：全程无焊接工序，彻底规避焊接高温产生的残余热应力，杜绝修复后轴体二次弯曲变形；加工流程简洁，加工周期短；可选用高强度合金钢替代母材，提升轴头整体承载能力。

劣势：螺纹长期交变扭转载荷下存在松动风险，一旦螺纹松脱会直接引发轴头跳动超标，需配套防松结构设计。

2.1.2 直接对接焊接修复工艺

工艺原理：新旧轴头加工定位子口定心，采用对接坡口满焊实现整体连接，依靠焊缝传递载荷。

优势：一体化成型，无螺纹松动隐患，轴向、径向定位精度高。

劣势：转子母材为 304 不锈钢，焊接易产生晶间腐蚀、焊接残余应力；轴径变径位置焊接高温会加剧变形，修复后需二次校正；不同材质异种钢焊接焊缝力学性能不可控，焊缝疲劳强度低，长期运行易断裂；焊接作业量大，热处理、探伤工序增加检修时长。

2.1.3 螺纹 + 焊接复合修复工艺

工艺原理：先螺纹预连接定位，接缝位置满焊加固，焊缝为主承载结构，螺纹作为失效缓冲保护。

优势：双重防护，焊缝失效后螺纹可短期承载，提供停机缓冲时间。

劣势：同时包含螺纹加工与焊接工序，加工周期最长；焊接热应力问题无法消除，仍存在轴弯曲风险，综合成本高，对于连续运行低腐蚀工况设备性价比低。

2.2 修复材质优化选型

转子母体材质为 304 不锈钢，抗拉强度 σb≥515MPa，轴颈 φ88 至 φ55 大幅缩径，危险截面抗弯、抗扭承载余量有限。装置输送聚乙烯颗粒无酸碱腐蚀介质，无需维持不锈钢耐蚀性能，为提升修复后轴头承载极限，新轴头选用 42CrMo 合金结构钢，其调质处理后抗拉强度 σb≥1080MPa，抗弯、抗扭性能远优于 304 不锈钢，大幅提升轴头疲劳寿命，适配 60rpm 长期交变扭转工况。

2.3 轴危险截面力学性能校核

轴类零件承载能力由抗弯截面系数 Z、抗扭截面系数 Zp 判定，圆轴理论关系为 Zp=2Z。本次转子母体对接轴径 φ88，轴承位缩径 φ55，掏空加工内螺纹后母体危险截面抗弯截面系数 Z 空 = 0.868Z₁，新轴头螺纹对接截面与轴承位截面系数比值 Z₁:Z₂=3.555，比值远大于 1，代表螺纹对接截面抗弯承载能力远高于原轴承位薄弱截面。

从抗扭性能分析，Zp=2Z，螺纹连接接缝处抗扭截面系数同样满足设备额定扭矩、冲击载荷工况要求。结合 42CrMo 合金钢高强度母材加持，纯螺纹连接方案危险截面力学性能完全覆盖设备运行载荷，无需额外焊接补强，确定采用42CrMo 新轴头纯螺纹镶套修复作为最终修复方案。

3 螺纹镶套修复成套加工工艺设计与质量控制措施

为解决纯螺纹连接存在的松脱隐患，配套设计定位台阶、防转销锁止、应力释放、基准找正精加工四重工艺保障措施，同步编制全套加工图纸，分四阶段完成加工制造。

3.1 整体加工工艺流程

旧转子车床找正检测弯曲量→车削切除弯曲失效轴段→转子母体加工 M55×3 内螺纹与定位台阶→42CrMo 棒料粗加工新轴头外螺纹、定位端面→螺纹旋合装配，钻装防转销并点焊锁止→以转子叶片基准 A/B/C 找正，精加工轴头外形尺寸→加工中心铣传动键槽→去毛刺、尺寸形位公差全检→交付现场安装。

3.2 图纸关键结构设计要点

定位防松台阶设计：新轴头加工 φ89×10mm 定位台阶，螺纹完全拧紧后台阶端面与转子母体螺纹端面紧密贴合，限制螺纹轴向位移，削弱传动冲击带来的螺纹松脱趋势；

M55×3 梯形螺纹配合：螺纹采用紧配合加工工艺，提升螺纹副接触面积与摩擦阻力，降低交变载荷下松动概率；螺纹退刀槽根部加工 R 圆弧过渡，消除直角台阶应力集中，避免螺纹根部疲劳断裂；

防转销锁止结构：螺纹装配到位后，在转子母体与新轴头重合位置钻孔安装 φ12 防转销，销体两端与转子母材点焊固定，杜绝设备意外反转造成螺纹反向松脱；

高精度基准找正要求：所有精加工工序以转子叶片 A、B、C 为统一基准，装夹找正后径向跳动控制在 0.02mm 以内，保证修复后转子同轴度，消除运行振动。

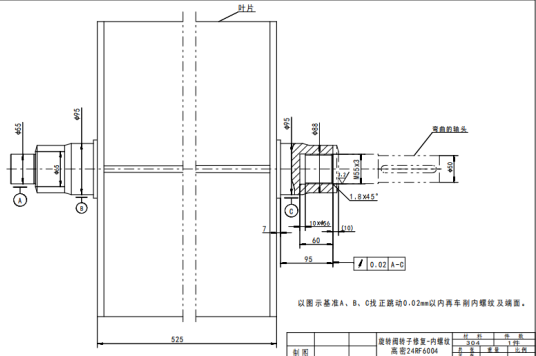

图3转子接缝位置内螺纹加工

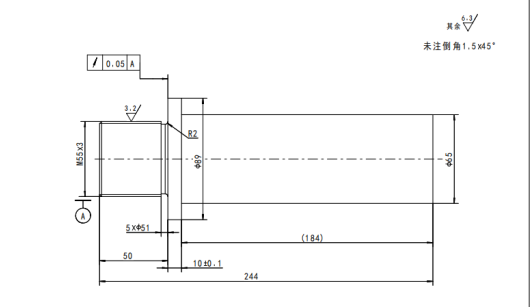

图4转子新轴头粗加工

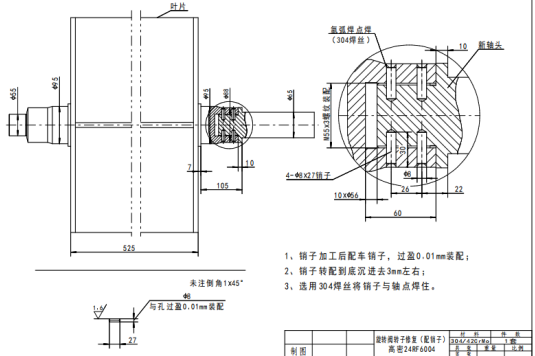

图5转子镶新轴头后加工防转销

3.3 分阶段加工质量管控措施

3.3.1 母体转子加工阶段

车床装夹转子，依托叶片基准找正，标记 5mm 弯曲失效区域，精准车削切除弯曲轴段，保证母体端面平整；以内螺纹图纸尺寸加工 M55×3 内螺纹，严格控制螺纹中径公差，保证与新轴头外螺纹紧配；退刀槽圆弧一次成型，杜绝尖角应力集中；加工完成后清理螺纹内部铁屑、毛刺，无损检测螺纹内壁无裂纹。

3.3.2 42CrMo 新轴头粗加工阶段

选用调质处理 42CrMo 圆钢棒料，粗车外圆、M55×3 外螺纹、φ89 定位台阶，预留 0.5mm 精加工余量；热处理消除粗加工切削应力，检测材质硬度、抗拉强度达标后方可转入装配工序。

3.3.3 螺纹装配与防转销加工阶段

螺纹表面均匀涂抹高温防卡润滑脂，使用扭矩扳手分级拧紧，保证台阶端面完全贴合无间隙；划线定位防转销孔，钻、铰孔后压入防转销，销体两端采用点焊固定，点焊电流控制，避免高温传导至螺纹副造成螺纹形变。

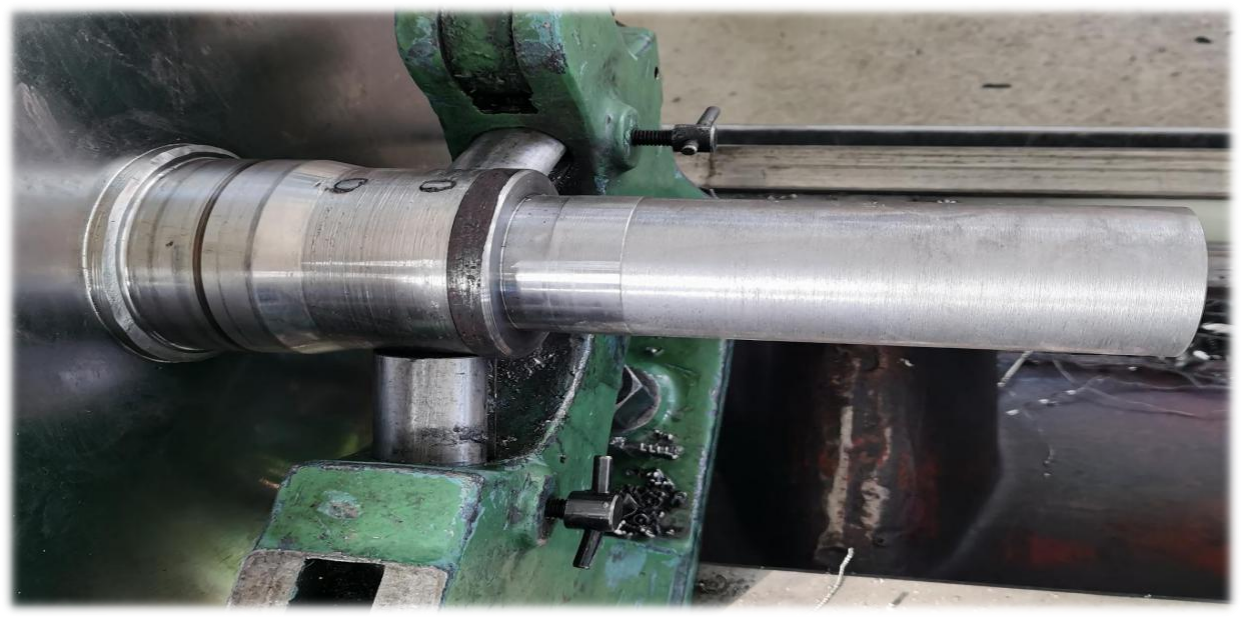

图6镶新轴头

3.3.4 精加工与键槽加工阶段

转子整体装夹，以叶片基准 A-C 找正，径向跳动≤0.02mm 后方可精加工轴头外径、链轮安装段；加工中心工装定位，铣制传动链轮键槽，保证键槽对称度、深度公差符合图纸；全尺寸复检：轴颈尺寸、同轴度、螺纹配合间隙、防转销装配质量，去除所有加工毛刺，清理转子内部杂物。

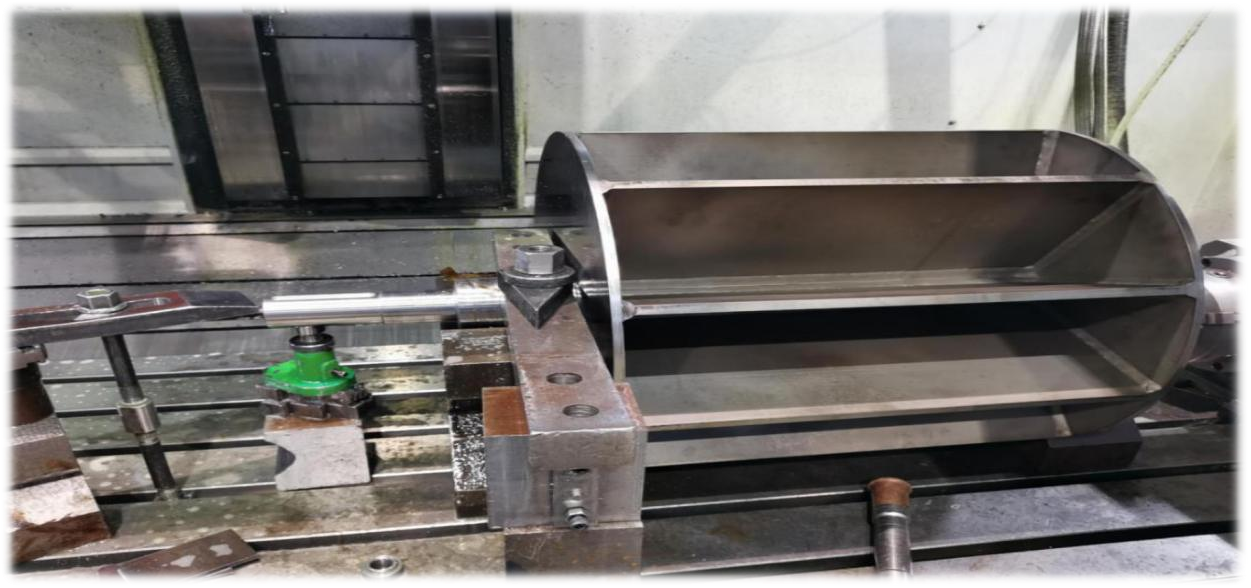

图7加工中心铣新轴头处键槽

4 设备修复质量验收结果

加工尺寸验收：修复完成后经班组自检、质检专检，转子各轴颈尺寸、键槽规格、螺纹配合精度全部符合修复图纸技术要求，轴头整体径向跳动稳定控制在 0.02mm 以内，形位公差达标，通过生产装置联合验收。

现场投用运行效果：钳工完成转子整机装配、轴承、链轮安装，设备空载试车 30min，无异常振动、异响；带负荷连续输送聚乙烯粒料运行，转速稳定 60rpm，轴承温度、传动扭矩均在设计区间，未再次出现轴承跑内套、轴头跳动超标故障，完全满足高密度装置连续生产工况要求。

5 结语

针对 同类转子轴承位磨损、轴头塑性弯曲失效问题，通过三种轴头对接修复工艺对比、轴危险截面力学校核，确定材质后采用纯螺纹镶套修复方案，配套定位台阶、防转销锁止、圆弧减应力、高精度基准找正全套工艺措施，得出以下结论：

转子轴头大幅塑性弯曲失效时，激光熔覆、局部镶套等表面修复工艺不具备实施条件，切除失效轴段重新对接是唯一可行修复思路； 无腐蚀介质工况下，选用 42CrMo 合金钢替代 304 不锈钢制作新轴头，可显著提升轴体抗弯、抗扭承载能力，螺纹对接截面力学性能满足设备长期运行载荷；纯螺纹连接配合定位台阶、防转销点焊锁止，可规避焊接热应力变形风险，同时解决螺纹交变载荷松脱缺陷，修复后转子同轴度、运行稳定性优于焊接修复方案；该修复工艺加工周期短、成本低，修复后设备稳定长周期运行，完全满足聚烯烃装置连续化生产需求。

本次螺纹镶套修复技术适用于石化行业聚烯烃、聚丙烯装置各类进口旋转加料器、螺旋输送轴弯曲失效修复，尤其针对无备件、采购周期长的进口动设备具备极高应用价值。后续可从两方面优化升级：一是针对存在轻微腐蚀工况，开发 “合金钢轴头表面喷涂防腐层” 复合修复工艺；二是建立转子轴类弯曲失效力学校核标准化计算模板，简化不同规格旋转阀修复方案选型流程，形成标准化检修作业指导文件，在石化同类装置大范围推广应用。

参考文献

[1] 机械设计手册（轴与轴承分册）[M]. 北京：化学工业出版社，2020.

[2] GB/T 3077-2015 合金结构钢热轧和锻制钢棒技术条件 [S].

[3] 石油化工设备维护检修规程：旋转机械分册 [S]. 中国石油化工集团有限公司，2019.

[4] 不锈钢轴类焊接残余应力控制与变形校正技术研究 [J]. 设备管理与维修，2021 (12).
